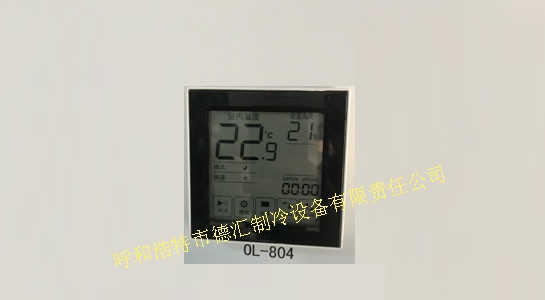

欧林OL-804

　　液晶温控器使用说明书

　　风机盘管温控器

　　一、产品简介

　　该温控器采用大屏幕数显控制技术，通过温控器内部的NTC温度传感器检测室内温度，并实时与用户高定温度进行比较，自动调节风机以及阀门的开、关，最终达到维持室内恒温的目的。

　　二、技术参数

　　电源：AC220V，50/60HZ        定时误差：＜1%

　　负载电流：3A                          自身功耗：＜1W

　　精确度：±0.5℃                       温度设定范围：5℃-40℃

　　感温元件：NTC                        尺寸：86*86*37mm（L*W*D）

　　三、使用方法

　　1、开、并机：通电状态下，请按开/关机键。按住开、关机键4秒钟，屏幕出现锁图样，表示按键已被锁。同样按住开/关机键4秒，锁图样消失，锁键取消。

　　2、工作模式： 请按模式键，实现制冷、制热、睡眠三种模式切换。

　　3、温度设定：请按加键和减键来调整。

　　4、风速设定：请按设置键，可选择低速、中速、高速、自动4个档位的切换。自动风速时，风机根据室温和设置温度，自动选择档位。当相差1℃时，运行低速，2℃运行中　速，3℃以上运行高速，以达到节能 、舒适的效果。

　　5、定时开关机：倒计时方式定时开关机，按住设置键4秒以上松开，定时半小时，然后每按一次设置键，时间增加半小时，最高可设置12小时倒计时。

　　6、菜单模式：

　　关机状态下按住模式键4秒以上松开，进入菜单设置模式。然后每按一次模式键，屏幕出现1至6数字的转换，代表6个参数。按上下键来改变参数值。8秒不动作按键自动跳回温控器原状态。数字“1”—温度校正界面，按加键、减键调整校正值，9℃到—9℃可调，默认为0℃。数字“2”—风机可控与不可控设置界面，C0代表风机可控，C1代表风机不可控。按加键、减键，可实现C0与C1间的切换；默认为C0。数值“3”—防冻功能选择界面，当图标“—”显现出来时表示防冻功能取消。按加键、减键设置防冻温度；当防冻功能开启后，室温高于防冻温度2℃后温控器自动关闭；默认为取消防冻功能数值“4”—回差设置，设置开启温度与设置温度的回差。出厂默认的回差设置值为“1”。数值“5”—设置温度上限值调整，通过加键、减键调整，最高40℃，最低10℃，默认35℃。数值“6”—设置温度下了值调整，通过加键，减键调整，最高35℃，最低5℃，默认10℃。

　　四、安装注意事项

　　1、请切记在安装前关闭电源。

　　2、在室内找一个温度稳定，而且没有靠近进门处或空调装置的地方。

　　3、在你安装之前，必须查看系统电路图，根据接线图连接电路。

　　4、根据详细的功率说明使用禁止超载。
