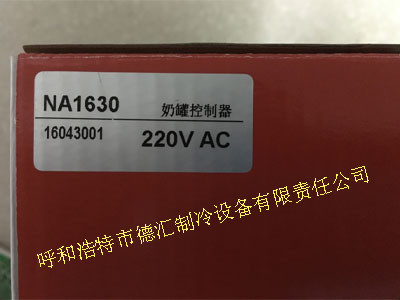

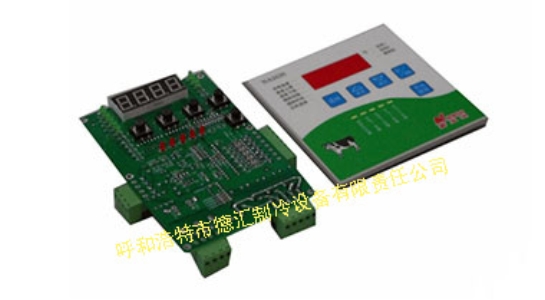

新亚奶罐控制器NA1630

　　NA1630奶罐控制器使用说明(V6.00)

　　主要功能和控制逻辑

　　本控制器为奶罐专用控制器，控制两台压缩机、一台搅拌机，具有五路外部告警（搅拌机、压机 1、压机2、压力1、压力2)、可以选择开任意一台压缩机或同时开两台压缩机，并有一个强制冷开关和一个手动搅拌开关。

　　1、温度控制：当奶罐内温度高于温度上限时，开始制冷，一直到温度降到低于温度下限时停止制冷。

　　2、压缩机：制冷时先开搅拌机，30秒后开压缩机。可以设定只开 1机、只开 2机或两台压机同时工作，当两台压机同时工作时，系统确保两台压机不同时启动，而是先启动一台，过 1分钟再启动另一台。另外压缩机有延时保护功能，停机后至少要等三分钟才能再次开机（延时时间可设置）。

　　3、搅拌机：制冷时搅拌机总是运转，在停止制冷后搅拌机保持运转，直到设定的搅拌时间后再停止。非制冷状态搅拌机按照设定的搅拌间隔和搅拌时间定时运转。

　　4、告警：告警信号为常闭触点，当触点断开时产生告警。搅拌机告警时，停止制冷和搅拌，压机、压力告警时，关对应的压缩机，但不影响另一台压缩机和搅拌机。告警信号撤消后，告警状态仍然锁定一段时间，按任意键恢复。

　　5、强制冷开关：当温度介于温度上限和温度下限之间时，系统可能制冷也可能不制冷，这时按强制键可以强制启动制冷。

　　6、手动搅拌开关：在非制冷状态，按手动搅拌键可以打开或关闭搅拌机，手工打开或关闭搅拌机后，搅拌机仍然会按照设定的搅拌间隔和搅拌时间定时开或关。在制冷状态，搅拌机总是运转的，手动搅拌开关不起作用。

　　技术指标 温度显示范围： -50～125 °C（单位 0.1 °C） 温度设定范围： -45～120 °C 电源电压    ： 12V AC（用随机配置的变压器，初级电压 220V± 10%或 380V± 10%） 使用环境    ： 温度 -10℃～45℃，湿度≤ 85%，无凝露。  输出触点容量： 2A/250VAC(纯阻性负载)  温度传感器  ：NTCR25=5kΩ,B(25/50)=3470K   执行标准    ： Q/320585 XYK 01 (NA1630-CTAX)

　　注意事项：

　　1、外部告警信号如果不使用的话应将对应端子短接，否则系统不能正常工作。

　　2、控制器接地端请同电控箱接地端可靠连接，保证接地良好。

　　3、请使用本公司随机配置的电源变压器和温度传感器。
