1P空调四通阀

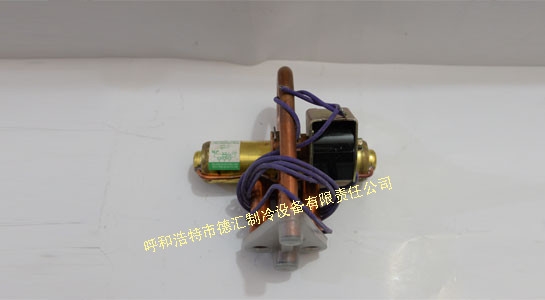

　　四通阀由三个部分组成：先导阀、主阀和电磁线圈。电磁线圈可以拆卸。先导阀与主阀焊接成一体。

　　四通阀换向使图中实线接通。这时，室内换热器成为蒸发器，而室外换热器成为冷凝器。从室内换热器来的低温低压过热气经四通阀和消声器进入气液分离器．分离出液体后，干过热气被压缩机吸入压缩成为高温高压的气体徘出，气体经四通阀进入室外换热器放热冷凝，成为过冷液。过冷液经毛细管阻力降压后成为低温低压两相流体，进入室内换热器蒸发吸热(此时室内空气被降温)，再一次经四通阀和气液分离器进入下一循环：图中过滤器主要用于制冷剂与压缩机油的分离，以保证换热器的换热效率。

　　当热泵型空调机运行于制热工况时，四通阀换向使图中虚线接通。这时、室内换热器成为冷凝器，室外换热器成为蒸发器。从室外换热器来的低温低压过热气经四通阀和消声器进入气液分离器，分离出液体后，干过热气被压缩机吸入压缩成为高温高压的气体徘出，气体经四通阀进入室内换热器放热冷凝(此时，室内空气被加热)．成为过冷液，过冷液经毛细管阻力降压后成为低温低压两相流体．进入室外换热器蒸发吸热，随后过热气经四通阀和气液分离器进入下一循环。
