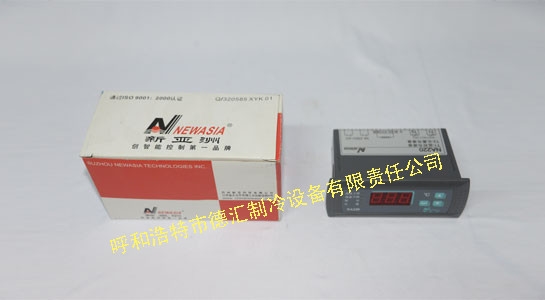

新亚化霜控制器NA220

　　NA220使用说明 (V5.00)

　　主要功能及技术指标

　　主要功能： 制冷控制：温度显示、温度控制、压缩机开机延时保护、温控探头异常告警、温控探头故障时可以按设定的开停比定期运行。 化霜控制：定时启动化霜、化霜结束条件为温度和时间双重控制、化霜滴水、手动化霜。

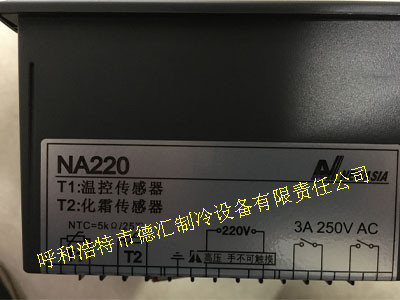

　　主要技术指标： 温度显示范围： -50～125 °C（显示单位在-9.9～99.9 °C之间为 0.1 °C，其它温度范围为 1 °C) 温度设定范围：-45～120 °C（设置步长在-9.9～99.9 °C之间为 0.1 °C，其它温度范围为 1 °C) 电源电压： AC 220V± 10%或 380V± 10% 50Hz （参见产品后贴）使用环境：温度 -10℃～45℃，湿度≤ 85%，无凝露。输出触点容量：3A/250VAC(纯阻性负载)温度传感器：NTC R25=5kΩ,B(25/50)=3470K执行标准：Q/320585 XYK 01 (NA220-CTD)

　　面板上的指示灯含义是什么？

　　面板上的指示灯功能含义如下表：

　　数码管显示含义

　　数码管在正常时显示温度，如果显示 EE”表示温度传感器短路， “-EE”表示温度传感器断线。

　　怎样设置温度上限和下限？

　　长按“Set”键 2秒，进入温度设置状态，这时“温度上限”灯亮，数码显示器上显示上限温度，用上或下键改变设定值（“”键增 0.1°C，“键减 0.1°C，按住不放超过 0.5秒则快速增减），再按一次“Set”键可按同样方法设置下限温度，完成后再按“Set”键退出设置状态。 注意：1、在温度设置状态，如果连续 30秒没有按键，则自动退出设置状态。

　　2、必须退出设置状态才能确保将设定值保存起来。如果在没退出之前断电，则所设定的值可能并没有保存。

　　怎样进行手动化霜？

　　按住键不放保持 5秒，则进入化霜状态。在化霜时按住“ 键不放保持 5秒，能强制结束化霜。

　　怎样看化霜温度探头上的温度？

　　操作指南

　　在显示当前温度时按住键，就会显示化霜温度探头上的温度。松开键则恢复到显示当前温度状态。注意如果按键超过 5秒会强制进入或退出化霜状态。

　　高级操作

　　本控制器可以对一些内部参数进行调整，以适应不同的需要。这些参数是为专业技术人员提供的，普通用户不必了解。也请非专业人员不要随便改变控制器的内部参数，以免造成控制器工作异常。内部参数设置方法如下：

　　使用一组密码进入参数设置状态，密码为上下上下上上下，按照这个顺序在显示当前温度状态连续按”“两个键，要在三秒钟之内完成，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示Fxx，其中 xx是两位数字，表示参数代码。

　　用”或“键可选择参数代码，选择一个参数后按 Set”键则显示该参数的值，这时再用 “”或“键即可对参数进行设置，设置完成后再按Set”键，回到显示参数代码状态（注意：参数改变后要按“ Set”键回到“ Fxx”状态时才会被保存）

　　*注：“压缩机运行频率”是在温控探头故障时起作用，让压缩机工作在保护运转状态，在这个状态下，以 30分钟为一个周期，压缩机运转 F22 x3 分钟，停止 30 –(F22x3)分钟,例如： F22设置为3，则当温控探头发生故障时压缩机运转 9分钟，停 21分钟，如此循环。如果不需要此功能，可将F22设为0。

　　基本工作原理温度控制

　　温度控制根据上限温度和下限温度两个参数进行，假设上限温度为 20°C，“下限温度”为 18°C，则当温控探头上感知到的温度高于 20°C时启动制冷，一直到温度低于 18°C时停止制冷，将温度控制在 18°C --20°C之间。

　　压缩机开机延时保护

　　控制器内有一个压缩机停机计时器，当压缩机停机时开始计时，下一次启动压缩机前首先检查这个计时器，如果已满三分钟则立即启动压缩机，如果不满三分钟则等满三分钟再启动。这样可以保证停机后再启动间隔大于三分钟，防止频繁启动损坏压缩机。

　　另外控制器刚通电的三分钟之内也不会启动压缩机，这样在突然停电再来电的情况下也能保护压缩机。（*注：压缩机开机延时保护时间是可调的，以上假定设置成三分钟） 自动化霜原理

　　控制器根据化霜周期设定的时间定时启动化霜。化霜启动后控制器会通过化霜温度探头检查化霜效果，如果探头温度达到化霜结束温度则认为化霜完毕，结束化霜。如果化霜时间过长，超过了化霜结束时间，控制器将强制结束化霜。化霜滴水。

　　可以设定一个化霜滴水时间，例如设为5分钟，则化霜结束后 5分钟内不会启动制冷，这时化霜指示灯闪烁。但是有两种情况不会进入化霜滴水状态：一种是手工强制结束化霜，另一种是化霜传感器故障引起的化霜结束。

　　注意事项： 1、温控探头请放置在冷风机回风处；化霜探头固定在冷风机回气管上面。 2、控制器接地端请同电控箱接地端可靠连接，保证接地良好。 3、请使用本公司随机配置的温度传感器。
