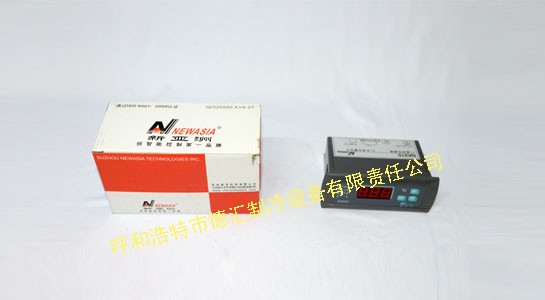

新亚洲控制器NA320

　　NA320使用说明 (V7.10)

　　主要功能及技术指标

　　主要功能：制冷控制：温度显示、温度控制、压缩机开机延时保护、温控探头故障告警、温控探头故障时可以按设定的开停比定期运行。化霜控制：定时启动化霜、化霜结束条件为温度和时间双重控制、化霜滴水、手动化霜、化霜探头故障告警。外部告警：有一路外部告警，可设置成常开、常开锁定、常闭、常闭锁定、或禁用。

　　主要技术指标：温度显示范围：-50～125°C（显示单位在-9.9～99.9°C之间为 0.1°C，其它温度范围为 1°C)温度设定范围-45～120°C（设置步长在-9.9～99.9°C之间为0.1°C，其它温度范围为1°C)电源电压：AC 220V±10%或380V±10%50Hz（参见产品后贴）使用环境：温度-10℃～45℃，湿度≤ 85%，无凝露。输出触点容量：3A/250VAC(纯阻性负载)温度传感器：NTC R25=5kΩ,B(25/50)=3470K执行标准：Q/320585XYK01(NA320-CTDA)

　　操作指南

　　面板上的指示灯含义是什么？

　　面板上的指示灯功能含义如下表：

　　数码管显示含义

　　数码管在正常时显示温度，如果显示“ EE”表示温度传感器短路，“-EE”表示温度传感器断线。化霜时交替显示温度和“DEF”、告警时交替显示温度和告警代码（Axx）。显示代码如下表：

　　怎样设置温度上限、下限和化霜周期？

　　长按Set”键 2秒，进入设置状态，这时“温度上限”灯亮，数码显示器上显示上限温度，用或“键改变设定值（按住或键不放可连发），再按一次Set”键可按同样方法设置下限温度和化霜周期。设置好后按“Set”键退出设置状态。 注意：1、在设置状态，如果连续 30秒没有按键，则自动退出设置状态。

　　2、必须退出设置状态才能确保将设定值保存起来。如果在没退出之前断电，则所设定的值可能并没有保存。

　　怎样进行手动化霜？

　　按住键不放保持5秒，则进入化霜状态。在化霜时按住键不放保持 5秒，能强制结束化霜。

　　怎样看化霜温度探头上的温度？

　　在显示当前温度时按住键，就会显示化霜温度探头上的温度。松开键则恢复到显示当前温度状态。注意如果按键超过 5秒会强制进入或退出化霜状态。

　　高级操作

　　本控制器可以对一些内部参数进行调整，以适应不同的需要。这些参数是为专业技术人员提供的，普通用户不必了解。也请非专业人员不要随便改变控制器的内部参数，以免造成控制器工作异常。内部参数设置方法如下：

　　使用一组密码进入参数设置状态，密码为上下上下上上下，按照这个顺序在显示当前温度状态连续按”“两个键，两次按键间隔不超过 1秒，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示Fxx，其中xx是两位数字，表示参数代码。

　　用”或“键可选择参数代码，选择一个参数后按Set”键则显示该参数的值，这时再用或键即可对参数进行设置（按住或键不放可连发），设置完成后再按Set”键，回到显示参数代码状态。（注意：参数改变后要按“ Set”键回到“ Fxx”状态时才会被保存）内部参数代码如下表所示：

　　*注：“压缩机运行频率”是在温控探头故障时起作用，让压缩机工作在保护运转状态，在这个状态下，以 30分钟为一个周期，压缩机运转F22 x 3 分钟，停止 30 – (F22 x 3)分钟,例如：F22设置为3，则当温控探头发生故障时压缩机运转 9分钟，停21分钟，如此循环。如果不需要此功能，可将F22设为0。

　　“外部告警模式”：“常开”表示在正常状态下外部警信号为开路状态，闭合则产生告警；“常闭”则反之。“锁定”是指当外部告警信号恢复正常后，控制器仍保持在告警状态，需要人工按键恢复。

　　 基本工作原理温度控制

　　温度控制根据上限温度和下限温度两个参数进行，假设上限温度为20°C，“下限温度”为18°C则当温控探头上感知到的温度高于20°C时启动制冷，一直到温度低于18°C时停止制冷，将温度控制在 18°C --20°C之间。

　　压缩机开机延时保护

　　控制器内有一个压缩机停机计时器，当压缩机停机时开始计时，下一次启动压缩机前首先检查这个计时器，如果已满三分钟则立即启动压缩机，如果不满三分钟则等满三分钟再启动。这样可以保证停机后再启动间隔大于三分钟，防止频繁启动损坏压缩机。

　　另外控制器刚通电的三分钟之内也不会启动压缩机，这样在突然停电再来电的情况下也能保护压缩机。（*注：压缩机开机延时保护时间是可调的，以上假定设置成三分钟）自动化霜原理

　　控制器根据化霜周期设定的时间定时启动化霜。化霜启动后控制器会通过化霜温度探头检查化霜效果，如果探头温度达到化霜结束温度则认为化霜完毕，结束化霜。如果化霜时间过长，超过化霜结束时间，控制器将强制结束化霜。化霜滴水

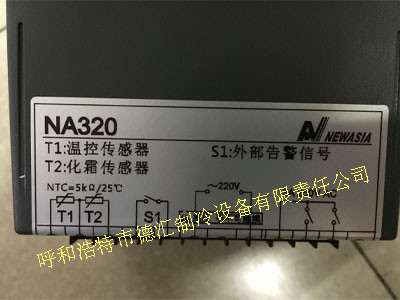

　　可以设定一个化霜滴水时间，例如设为 5分钟，则化霜结束后 5分钟内不会启动制冷，这时“化霜”指示灯闪烁。但是有两种情况不会进入化霜滴水状态：一种是手工强制结束化霜，另一种是化霜传感器故障引起的化霜结束。接线图：

　　注意事项： 1、温控探头请放置在冷风机回风处；化霜探头固定在冷风机回气管上面。2、请使用本公司随机配置的温度传感器。
