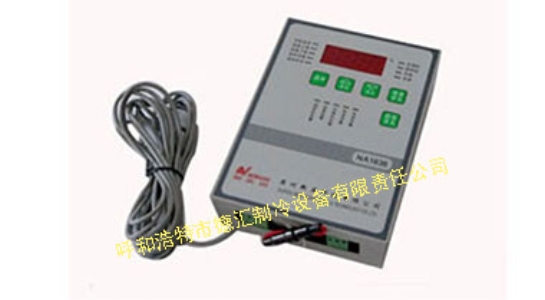

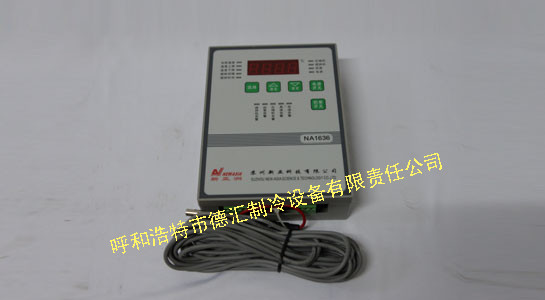

新亚奶罐控制器NA1636

　　NA1636奶罐控制器使用说明(V5.21)

　　主要功能和控制逻辑

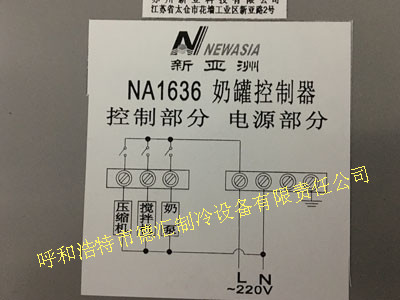

　　本控制器为奶罐专用控制器，控制一台压缩机、一台搅拌机和一个奶泵。有一个电源开关和一个奶泵开关，并可以手工开关搅拌机。

　　控制逻辑如下：

　　1、温度控制：当奶罐内温度高于温度上限时，开始制冷，一直到温度降到低于温度下限时停止制冷。

　　2、压缩机：制冷时先开搅拌机，30秒后开压缩机。另外压缩机有延时保护功能，停机后确保至少间隔三分钟才能再次开机（延时时间可设置）。

　　3、搅拌机：制冷时搅拌机总是运转，在停止制冷后搅拌机保持运转，直到设定的搅拌时间后再停止。非制冷状态搅拌机按照设定的搅拌间隔和搅拌时间定时运转。

　　4、奶泵：按奶泵开关键可以打开或关闭奶泵。奶泵不受电源开关键控制。

　　5、电源开关：长按电源开关键 1秒，可以开机或关机，开机时电源灯亮，系统进入工作状态，关机时电源灯灭，系统停机，压缩机、搅拌机都不工作，但温度显示部分仍然工作。

　　6、手动搅拌功能：在非制冷状态，长按键 2秒，可以打开或关闭搅拌机，手工打开或关闭搅拌机后，搅拌机仍然会按照设定的搅拌间隔和搅拌时间定时开或关。在制冷状态，搅拌机总是运转的，手动搅拌开关不起作用。 技术指标 温度显示范围： -50～125 °C（单位 0.1 °C） 温度设定范围： -45～120 °C 电源电压    ： AC 220V± 10%或380V± 10% （请参见产品后贴） 使用环境    ： 温度 -10℃～45℃，湿度≤ 85%，无凝露。  输出触点容量： 2A/250VAC(纯阻性负载)  温度传感器  ： NTC R25=5kΩ,B(25/50)=3470K   执行标准    ： Q/320585 XYK 01 (NA1636-CTX)

　　操作指南

　　数码管显示含义

　　数码管在正常时显示温度，如果显示EE”表示温度传感器短路，“-EE”表示温度传感器断线。

　　怎样开关机？

　　长按电源开关键 1秒，可以开机或关机，开机时电源灯亮，系统进入工作状态，关机时电源灯灭，系统停机，压缩机、搅拌机都不工作，但温度显示部分仍然工作。 按电源开关键后马上放开不会起任何作用，只有连续按住 1秒钟才起作用，这样做是为了防止误操作。注意“电源开关”键不影响奶泵，奶泵只受“奶泵开关”键控制。

　　怎样设置温度上限和下限？

　　按选择键使温度上限灯亮，数码显示器上显示上限温度，用上或下键改变设定值（”键增 0.5°C，“键减 0.5°C，按住不放超过 0.5秒则快速增减），再按一次“选择”键可按同样方法设置下限温度，完成后再按“选择”键退出设置状态。

　　怎样设置搅拌机间隔时间和工作时间？

　　按选择键选择搅拌间隔或搅拌时间，用上或下键改变设定值（”键增， “键减按住不放超过 0.5秒则快速增减）。

　　怎样手动开关搅拌机？

　　在非制冷状态，长按键 2秒，可以打开或关闭搅拌机，手工打开或关闭搅拌机后，搅拌机仍然会按照设定的搅拌间隔和搅拌时间定时开或关。在制冷状态，搅拌机总是运转的，手动搅拌不起作用。关机状态（电源灯不亮时）手动搅拌也不起作用。

　　高级操作

　　本控制器可以对一些内部参数进行调整，以适应不同的需要。这些参数是为专业技术人员提供的，普通用户不必了解。也请非专业人员不要随便改变控制器的内部参数，以免造成控制器工作异常。进入高级设置状态的方法如下：

　　使用一组密码进入高级设置状态，密码为上下上下上上下，在显示温度状态，按照这个顺序连续按 ”“两个键，要在三秒钟之内完成，如果密码输入正确，会进入参数设置状态，这时数码显示器上显示Fxx，其中 xx是两位数字，表示参数代码。注意进入高级设置状态后控制器会停止工作，关闭所有输出。用”或“键可选择参数代码，选择一个参数后按选择键则显示该参数的值，这时再用”或“键即可对参数进行设置，设置完成后再按选择键，回到显示参数代码状态。（注意：参数改变后要按选择键回到 Fxx”状态时才会被保存）。
